在3D打印設計中，這幾個關鍵點要記住！
不同的3D打印過程有不同的功能和設計限制。下面我們將討論適用于所有3D打印過程的關鍵設計注意事項。
在設計3D打印時，任何東西都可以在數字畫布上以3D“繪制”，但并非所有東西都可以3D打印，因?yàn)槊總€(gè)3D打印過程都有其自身的局限性。
01.懸垂
所有3D打印過程逐層構建手板。材料不能沉積在稀薄的空氣中，所以每一層都必須打印在一些下劃線材料上。
懸垂是模型中部分受下面圖層支撐或根本不受支撐的區域。在不需要支撐材料的情況下，每臺打印機可以產生的角度都有限制。例如，對于FDM和SLA，該角度約為45°。
限制模型的懸垂是一個很好的做法。

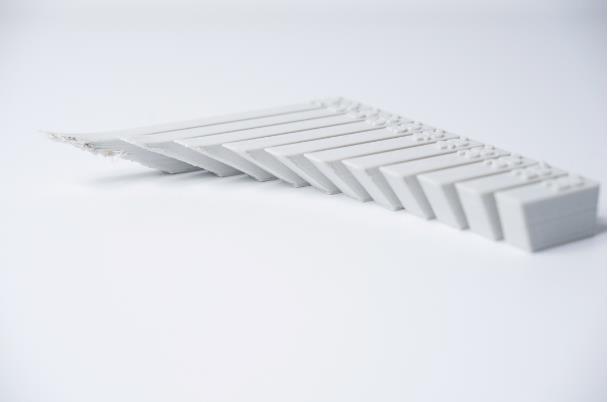

△增加角度對FDM打印的垂懸質量的影響
02.壁厚
設計3D打印零件時，要記住的第二件事是壁厚。
例如，假設你是一名工程師，以設計懸掛式滑翔機為生。你想出了一個偉大的新設計，你決定將其縮小以進行3D打印以進行測試。3D建模程序允許您對機翼的帆布進行建模，但在嘗試3D打印時會遇到問題，因?yàn)槠浜穸确浅Ｐ ?/p>
作為一個好習慣，請始終為您的模型增加厚度
03.翹曲
在設計3D模型時，3D打印所用的材料會發生物理變化：它們被熔化、燒結或用激光掃描并固化。
材料的加熱和冷卻會導致零件在打印時變形。大而平的表面特別容易翹曲。
翹曲通?？梢酝ㄟ^(guò)使用正確的機器校準，在零件與印刷床之間具有足夠的表面附著力來避免。還有一個好的做法是避免使用大平面，并將圓角添加到3D模型中。
△褐色ABS顯示左下角翹曲
04.細節程度
創建具有復雜細節的3D模型時，請務必記住每個3D打印過程可以打印的精度。
使用的工藝和材料將對打印速度和成本產生影響，因此確定最低打印精度是對模型至關重要的一項決策。

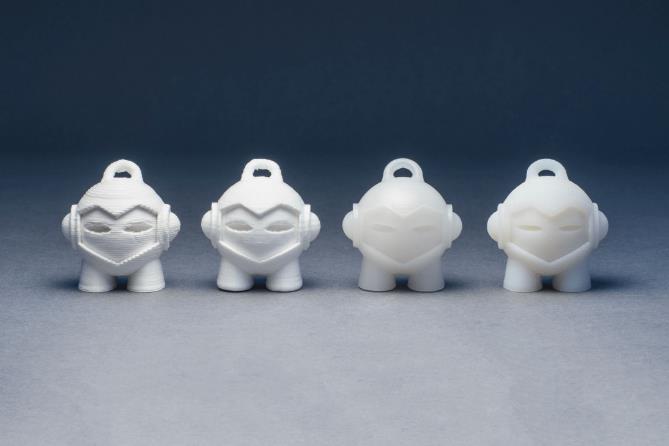

△使用200微米FDM、100微米FDM、SLA和材料噴射（從左到右）打印
經驗總結：
1. 盡可能使用小于45°的角度避免設計中的懸垂。
2. 為你的模型設計盡量大于0.8毫米的壁厚。
3. 避免大平面，并使用圓角以避免翹曲。
4. 確定模型所需的最低精度，并相應地選擇3D打印過程。
