菠蘿葉纖維有望成為3D打印的材料
目前，馬來西亞科技大學(xué)和新加坡紐卡斯?fàn)柎髮W(xué)的研究人員正在開展一項(xiàng)研究，將菠蘿葉纖維添加到聚乳酸（PLA）中，以開發(fā)新的環(huán)境友好型生物塑料。
目前，他們的研究已經(jīng)取得了一定的成果，添加了菠蘿葉纖維的PLA線材顯示出一些機(jī)械性能的改善，同時(shí)也降低了密度，由此可以提升3D打印品的強(qiáng)度和重量比。
試驗(yàn)方法如下：
1、從泰國(guó)進(jìn)口菠蘿（其實(shí)購(gòu)買泰國(guó)進(jìn)口進(jìn)來的菠蘿）；
2、將菠蘿葉切下來，并切成小塊；
3、用杵和臼搗成碎末；
4、加入氫氧化鈉溶液（堿液），對(duì)菠蘿葉進(jìn)行表面改性；
5、浸泡1小時(shí)后，取出菠蘿葉，清洗干凈；
6、用醋酸浸泡菠蘿葉，進(jìn)行中和；
7、將菠蘿葉放入烤箱，烘干；
8、進(jìn)一步粉碎菠蘿葉。
接著將未做堿化處理的菠蘿葉和經(jīng)過堿化處理的菠蘿葉與PLA顆?；旌?，送入擠出機(jī)中，分別制成線材。

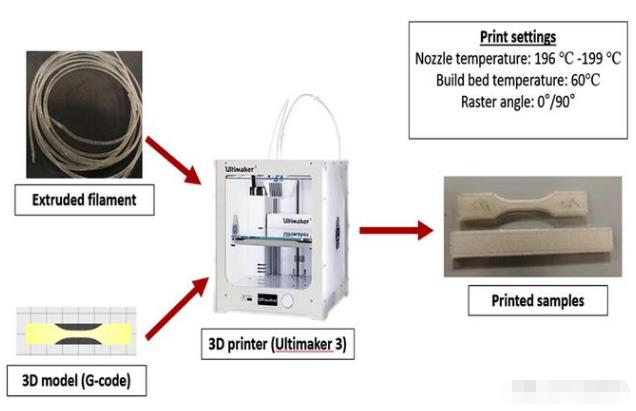

隨后，他們使用3種線材（純PLA、添加菠蘿葉的PLA線材PALF、添加堿化處理菠蘿葉的PLA線材APALF）3D打印了狗骨頭，進(jìn)行了拉伸和彎曲強(qiáng)度等一系列測(cè)試。以及各種化學(xué)、熱、結(jié)晶度和微觀結(jié)構(gòu)的分析。
結(jié)果如下
1、拉伸強(qiáng)度：PLA為29.5MPa、PALF為42.3MPa、APALF為42.9MPa。
2、彎曲強(qiáng)度：PLA為32.2MPa、PALF為48.5MPa、APALF為51.9MPa。
至于添加量，經(jīng)過測(cè)試，菠蘿葉纖維、堿化處理菠蘿葉纖維的最佳添加都是3%。上述的拉伸強(qiáng)度和彎曲強(qiáng)度都是3%的添加量。
該文章轉(zhuǎn)載于“白令三維”如果您發(fā)現(xiàn)本網(wǎng)站上有侵犯您的知識(shí)產(chǎn)權(quán)的內(nèi)容，請(qǐng)與我們?nèi)〉寐?lián)系，我們會(huì)及時(shí)修改或刪除
