TPMS胞元結構助力增材制造高效換熱器
增材制造，又稱為3D打印，是一種以數字模型為基礎，運用粉末狀金屬或塑料等可粘合材料，通過使用3D打印設備將材料進行逐層添加從而制造出三維物體的新型制造技術。2012年開始在國內興起，該技術最大的優勢在于不需要模具即可實現各種形狀產品的制造。因此增材制造技術特別適合應用于利用模具鑄造困難、形狀復雜、個性化強的產品。
增材制造技術應用于換熱器和散熱器的制造，滿足了產品趨向緊湊型、高效性、模塊化、多材料的發展趨勢，特別是用于異形、結構一體化、薄壁、薄型翅片、微通道、十分復雜的形狀、點陣結構等加工，該技術具有傳統制造技術不具備的優勢。
....
TPMS胞元式換熱器
中的增材思維設計和制造
近年來，三周期極小曲面（Triply periodic minimal surface, TPMS）吸引了多孔結構研究人員廣泛的關注。三周期極小曲面表面光滑且孔洞高度連通，整體結構由隱式函數精確控制，是一種設計建模多孔結構的優異解決方案。結合增材制造獨特的制造技術，使得TPMS可實現設計、制造、應用、優化再設計的良性循環，尤其是應用在高效換熱器行業。

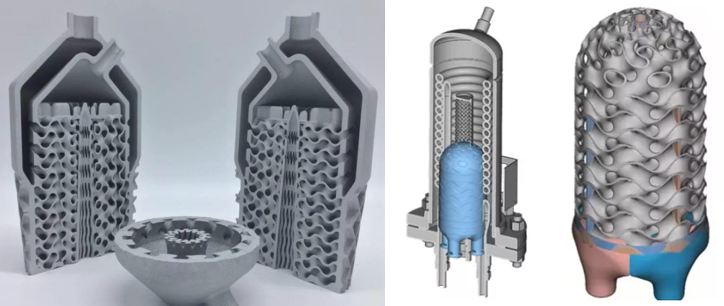

圖2 TPMS胞元式換熱器
TPMS是一種平均曲率為零的周期性光滑隱式曲面，與其他類型的多孔結構相比，TPMS多孔結構具有兩大明顯優勢：
1）整體TPMS多孔結構可以利用數學表達式精確描述，孔隙率、比表面積等基本性能可以利用函數表達式參數直接控制；
2）TPMS表面非常光滑，沒有點陣多孔結構的尖銳轉折或連接點，整體結構互相貫通。這種優勢應用在換熱器的設計中，具有換熱高效性、產品緊湊、流阻小的特點，在航天航空、武器裝備、汽車制造、生物醫療等行業已進行廣泛的推廣及應用。
可選晶胞結構類型
TPMS形式胞元通過中間曲面將流道一分為二，適用于兩種流體之間的換熱。
TPMS可通過正余弦函數來表示，如下表：

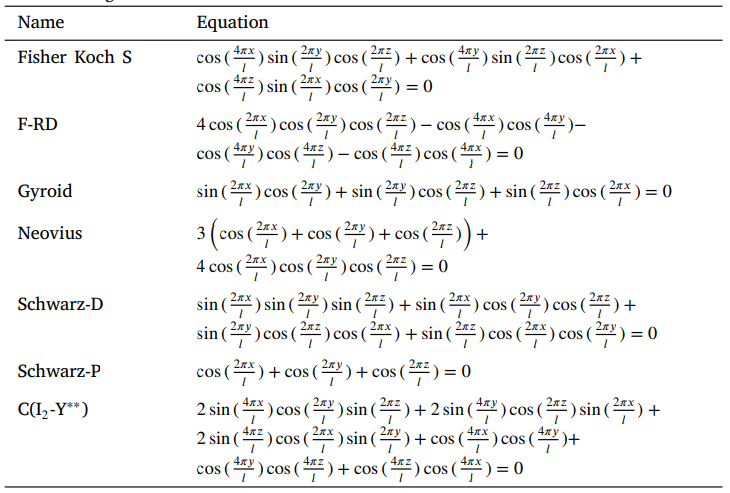

表 各類型TMPS數學公式
根據以上數學公式，通過隱式建模軟件進行建模，如圖3所示。

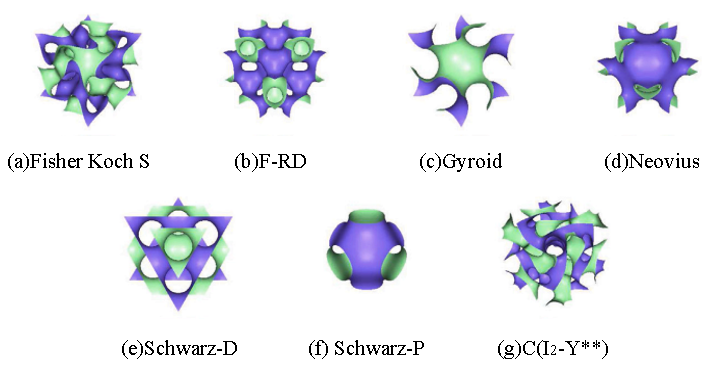

圖3 各TPMS形式的隱式建模
當下高精尖行業，高效換熱器設計需求越來越偏向于體積小、重量輕、壓力損失小、換熱性能強的趨勢，這對傳統減材式或等材式思維的制造要求極高，特別是超薄壁厚處理、異型結構加工工藝、進出口焊接工藝、裝配工藝等。而3D打印以增材式思維進行制造，充分以數字模型為基礎，在設計上的自由度、小批量生產的經濟性、一體式打印有獨特的優勢。
因此TPMS胞元換熱器通過增材制造，很容易實現整機打印出產品，因此在世界范圍內，越來越多的換熱器工程師對胞元式換熱器的設計研發展現出極大的興趣。
